納米和微結構光學薄膜解決方案

2024-06-27 09:51:51

幾十年來，無機光學薄膜及其沉積方法（例如高真空物理氣相沉積 (PVD) 和化學氣相沉積 (CVD)）已經支持了廣泛的產品和技術。然而，許多新興薄膜光學技術的制造要求超出了傳統 PVD 和 CVD 工具和方法的能力。

其中***項新興技術是超表面光學。超表面光學器件使用納米***結構以以前傳統材料和設計無法實現的方式操縱光。在超表面光學的眾多應用中，z流行的也許是增強現實和虛擬現實 (AR/VR) 耳機中使用的衍射波導。這些波導 允許用戶同時查看虛擬內容和現實世界。它們包含多種結構，用于將來自光學投影儀的光耦合到波導中，增加虛擬內容的可視區域（即出瞳擴展器），然后將虛擬內容光耦合出波導并將其引導至觀看者的眼睛。

超表面光學器件可以使用納米壓印光刻 (NIL) 來制造，其中使用軟或剛性主工具（例如 PDMS 印?；蛭g刻硅）將結構物理壓印到涂覆在剛性基板（例如玻璃晶圓）上的有機薄膜中。壓印材料通常是紫外線固化聚合物（作為單體涂覆在基材上）或加熱至玻璃化轉變溫度 (Tg) 以上的熱塑性塑料。

NIL 還可用于制造許多不同類型的超表面，并且絕不限于衍射 AR/VR 波導。超表面可以設計為以與傳統折射或衍射光學大致相同的方式聚焦和引導光，但還具有能夠調整有效材料特性的額外靈活性。超表面還可以針對可見光譜之外的頻率進行制造，并且可以設計為在射頻/微波、太赫茲、紅外和紫外波段發揮作用。此外，可以集成具有特殊光學和電學特性的二維材料來創建電可調超表面。

壓印光刻也不限于納米領域。可以制造尺寸從微米到毫米的表面浮雕光學結構，包括但不限于：

折射光學（透鏡、透鏡陣列、棱鏡等）
色散光柵
衍射光學元件（DOE）和全息光學元件（HOE）
擴散器和光束整形器
圖案生成器（線條、網格、十字線等）

無論設計、功能、波長帶或材料系統如何，壓印超表面都需要高質量的壓印材料薄膜來產生高產量、高保真度的壓印。

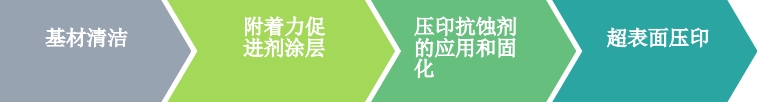

制造壓印表面浮雕結構的通用工作流程如下所示：

成功的壓印工藝始于表面準備。基材和壓印材料之間的高粘附力至關重要，這樣當壓印膜和工具分離時，壓印膜不會從基材上分層或粘附到母模工具上。 YES 的感應耦合等離子體清潔工具可在應用功能化硅烷氣相沉積自組裝單層

(SAM) 之前去除基材表面的污染物。目前，半導體行業廣泛使用六甲基二硅氮烷 (HMDS) 來促進光刻膠與硅晶圓的粘附，該工藝的所有方面（包括硅烷本身）都可以根據特定的材料系統進行定制。

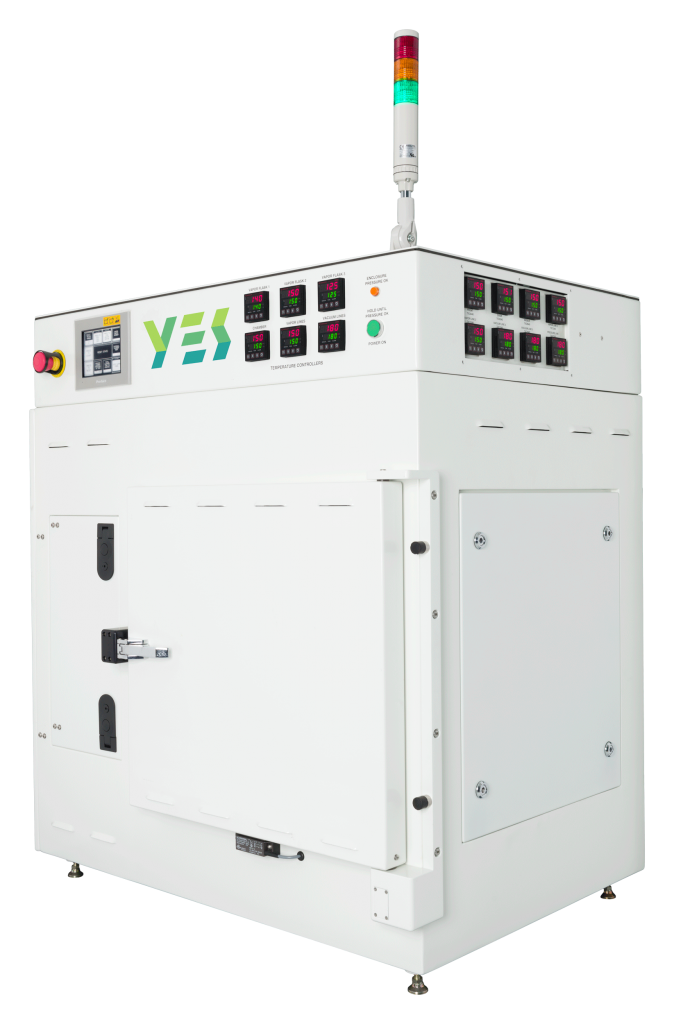

對于從溶液中加工的壓印材料，完全去除殘留溶劑是實現可重復和均勻結果的關鍵。 YES 的真空固化爐在整個工藝室的體積內具有約 1% 的溫度均勻性和自動化工藝控制，可有效去除殘留溶劑，從而使壓印材料特性在晶圓間和批次間保持***致。

z后，壓印薄膜內的顆粒和其他碎片可能會導致壓印結構的局部缺陷，從而導致光學性能下降。對于納米***結構尤其如此。 YES 工藝工具設計用于 10 *** (ISO4) 受控環境，工藝室環境評***為 1 *** (ISO3) ，以減少物理污染物。

YES 壓印光刻設備解決方案

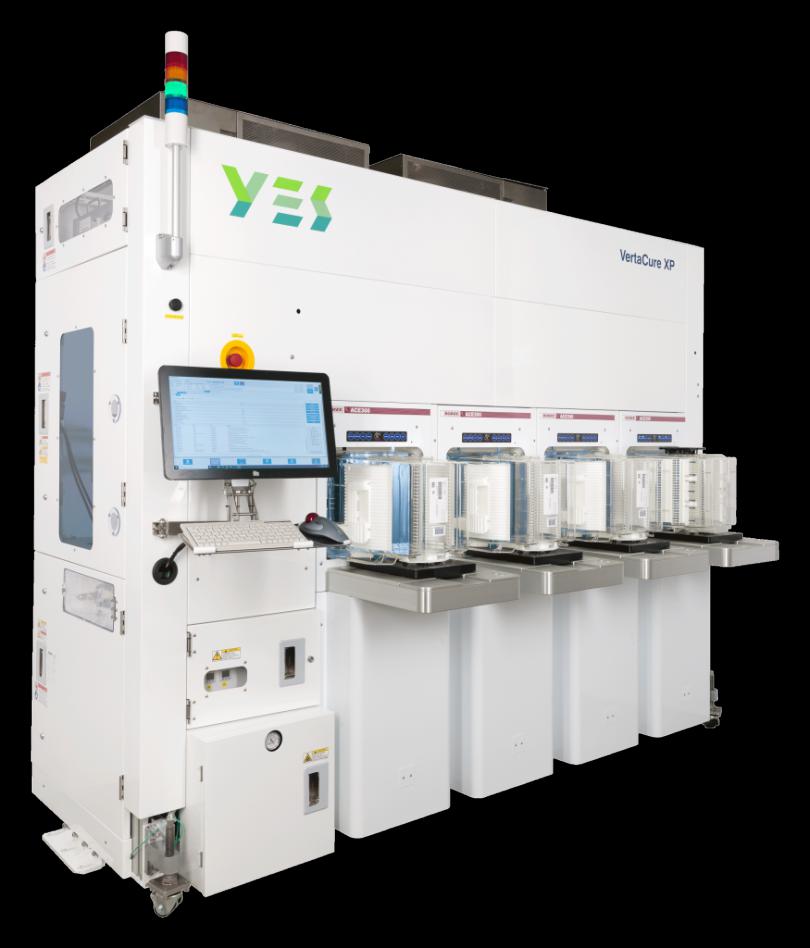

YES 提供從實驗室系統到大批量制造解決方案的設備，充分利用半導體行業對準確性和可重復性的苛刻要求 , 生產可產生z高保真度印記的抗蝕劑薄膜：

EcoClean 系統: 自動氧等離子體表面清潔解決方案。
