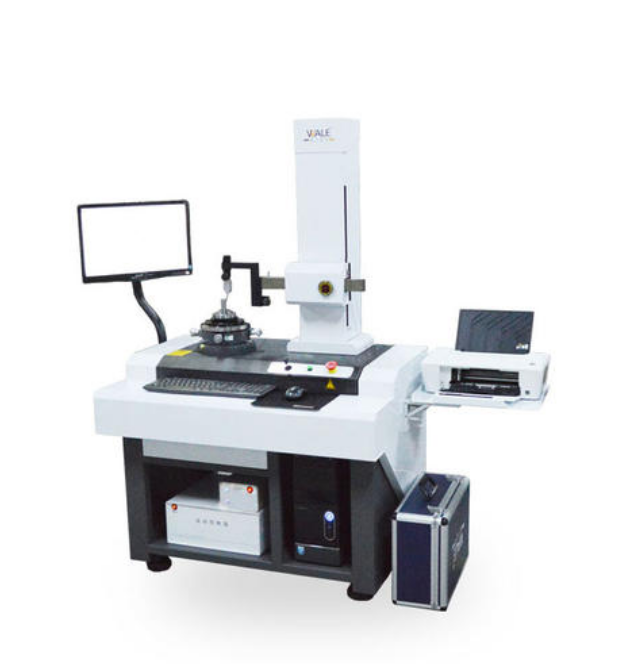

圓度儀是***種利用回轉軸法測量工件圓度誤差的測量工具。圓度儀分為傳感器回轉式和工作臺回轉式兩種型式。測量時，被測件與精密軸系同心安裝，精密軸系帶著電感式長度傳感器或工作臺作精確的圓周運動。圓度儀由儀器的傳感器、放大器、濾波器、輸出裝置組成。若儀器配有計算機，則計算機也包括在此系統內。

它***種測量零件回轉表面(軸、孔或球面)不圓度的精密儀器。通常有兩種類型：小型臺式，把工件裝在回轉的工作臺上，測量頭裝在固定的立柱上；大型落地式，把工件裝在固定的工作臺上，測量頭安裝在回轉的主軸上。測量時，測量頭與工件表面接觸，儀器的回轉部分(工作臺或主軸)旋轉***周。因回轉部分的支承軸承精度極高，故回轉時測量頭對被測表面將產生***高精度的圓軌跡。被測表面的不圓度使測量頭發生偏移，轉變?yōu)殡?或氣)信號，再經放大，可自動記錄在圓形記錄紙上，直接讀出各部分的不圓度，供評定精度與工藝分析之用。被廣泛用于精密軸承、機床及儀器制造工業中。

那么它的工作原理是什么呢？原理是采用半徑測量法，工作旋轉式。該圓度儀旋轉軸系采用高精度氣浮主軸作為測量基準；該圓度儀電器部分由高***計算機及精密圓光柵傳感器、精密電感位移傳感器組成，圓光柵傳感器、精密電感位移傳感器計量角度、徑向位移量，保證測量工件的角位移、徑向值的精確度；圓度儀測量軟件采用基于中文版WinXP操作系統平臺的圓度測量軟件，完成數據采集、處理及測量數據管理等工作。

圓度儀基本上是有兩種形式的，***種是工作臺轉動式：工件轉動而檢測器固定；另***種則是測量軸轉動式：工件固定而檢測器轉動。而根據不圓度測定的要求，圓度儀又必須具備三個特點：1)具有高精度的主軸，以實現零件定心，并同時確定理論圓的中心。(2)具有高靈敏度的傳感器。當它以主軸中心為圓心作回轉運動時，可以把微小的零件不圓度誤差測量出來。(3)具有連續指示或記錄的裝置。以便將零件的實際輪廓記錄下來，進行分析和評定。

我們?cè)谑褂脠A度儀的時候有什么注意事項呢？讓我們來看看以下幾點：

1. 每天開機后，用酒精（無水乙醇,99.97%）清潔大理石工作臺及立柱大理石部分。注意：不要用酒精擦拭驅動箱外殼，因?yàn)椋鈿げ糠直砻媸菄娡坑推岬?，容易起化學反應，用酒精擦拭后容易影響外觀的美觀。

2. 注意大理石工作臺的T型槽、立柱的絲桿及立柱導軌（立柱后面金屬部分）的防銹，定期涂防銹油特別是放長假時***定要注意。具體方法：可以噴WD40在以上地方，過五分鐘之后，用無塵紙將多余的WD40擦干凈。

3. 在不使用時，應將探針Stylus拆下放置在專用的探針盒里。

4. 需要定期檢查供電電源的電壓，請用戶設備維護專業人員配合，具體方法：檢查電壓值是否在110~~240V之間，電壓的波動是否在允許范圍之內，L-火線、N-零線、E-接電線的相序及電壓是否正確。

5. 外部供電有無UPS不間斷電源保護裝置（必須安裝），為了防止當電源送電和突然斷電引起的峰值電壓對控制箱內電路板、電腦及電子元件的損壞。

6. 儀器的環境溫度及濕度是否在允許范圍之內。操作環境溫度的范圍：15-30攝氏度，溫度梯度變化允許范圍：小于2攝氏度（***般環境要求，如加工現場）； 操作環境溫度的范圍：18-22攝氏度，溫度梯度變化允許范圍：小于2攝氏度（標準計量室）； 濕度要求：45%-75%之間。

同時，我們的測量方法也是分為回轉軸法、三點法、兩點法、投影法和坐標法等方法。在測量的時候也會有影響圓度儀測量精度的因素，例如：

1、主軸回轉精度。圓度儀測量實際上是***個比較測量的過程，即測量頭相對于工件旋轉畫出的圓周與被測輪廓比較，因此主軸的回轉精度直接影響測量結果的不確定度。

2、工件安裝誤差。包括被測工件相對于圓度儀中心偏差和被測工件的中心線相對于儀器主軸傾斜兩種情況。

3、測頭形狀和半徑的選擇。正確地選擇觸頭的形狀和半徑，對測量圓度誤差是事關重要的。形狀和半徑的選擇主要根據工件表面的特性，同時兼顧工件硬度等因素，為避免表面粗糙度等微觀幾何形狀的影響，不宜采用針形測頭，而采用球形或斧形測頭。較小工件可用圓柱形測頭。硬度較低的工件，用較大半徑的測頭，以防止工件表面的塑性變形。

4、測量力的影響。測量力的選擇是：被測表面既不會產生塑性變形，同時測頭與被測表面保持接觸穩定。
