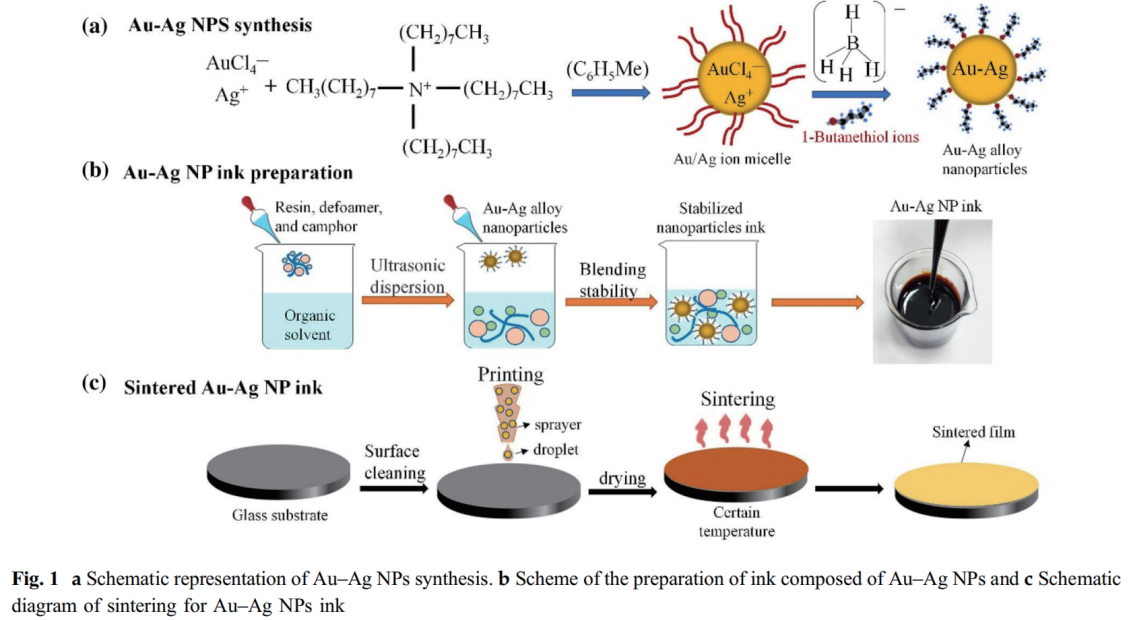

導電薄膜在電子工業中的應用越來越重要，其中包括高功率微電子封裝、光伏和柔性顯示器等。具有高導電性的薄膜通常是 通過燒結微米尺寸顆粒的印刷油墨來制備的。然而，印刷圖案的分辨率和高燒結溫度由于粒徑而限制了其應用。 北京科技大學田文懷團隊開發了***種穩定的低溫?zé)Y(jié)雙金屬合金納米顆粒(Au - Ag)油墨，其燒結溫度為450 ℃。利用噴墨打 印工藝制備的該材料薄膜具有低電阻率(4.13×10-8 Ω· m)，與大塊Au薄膜(2.4×10-8 Ω· m)相似，并且在玻璃襯底上具有良 好的附著力。薄膜孔隙率極低，在340 nm-870 nm波長范圍內，***大透過率僅為0.1%。這項工作表明，這種通過油墨印刷法制 備導電薄膜的工藝在高度集成的電子設備方面具有應用潛力。

該工作以“Highly conductive films sintered by Au?Ag nanoparticles ink at low temperature”為題發表在《J Mater Sci:  Mater Electron》上。
