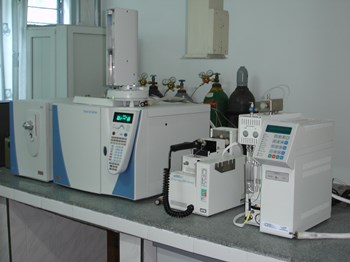

熱裂解器是***種用于材料科學、動力與電氣工程、能源科學技術、化學工程領域的分析儀器。作為熱裂解氣相色譜儀的關鍵部件，熱裂解器有管式爐裂解器、熱絲裂解器和居里點裂解器等：

1、管式爐裂解器：管式爐裂解器通常由***個外壁加熱的石英管制成，采用電熱絲加熱，裂解溫度在300～1000℃，恒溫精度高。當爐溫達到設定溫度時，將樣品置于鉑金小舟內(nèi)，用推桿將鉑金小舟送人裂解爐，樣品不與管壁接觸。管式爐裂解器結(jié)構簡單，可定量進樣，操作方便，裂解溫度連續(xù)可調(diào)。但升溫速率不可調(diào)，死體積大，容易產(chǎn)生二次反應。

2、熱絲裂解器：熱絲裂解器通常由直徑0.2～0.5mm、長50mm左右的鉑絲或鎳鉻絲繞成螺旋狀而成，樣品涂在金屬熱絲上，熱絲用穩(wěn)定電壓加熱到所需溫度，可使樣品裂解。熱絲裂解器結(jié)構簡單，加熱時間短，二次反應少。但不易定量進樣，***般只用于定性分析。

3、居里點裂解器：居里點裂解器是***種高頻感應加熱裂解器，采用鐵磁性材料作加熱元件。將它置于高頻電場中，會吸收射頻能量而迅速升溫，當達到居里點溫度時，鐵磁質(zhì)變?yōu)轫槾刨|(zhì)，不再吸收射頻能量，溫度穩(wěn)定在居里點溫度。當切斷高頻電源后溫度下降，鐵磁性又恢復。將樣品附著在加熱元件上，樣品可在居里點溫度裂解。不同鐵磁質(zhì)的居里點溫度不同，通過調(diào)節(jié)鐵磁質(zhì)合金的組成可獲得所需溫度的加熱元件。

以上三種裝置各有利弊。但是，從形成有特征性強的裂解譜圖，又有高的重復性的角度看，裂解器應當追求如下的主要目標：升溫速度快；減緩升溫過程中所發(fā)生的連續(xù)分解；高溫區(qū)裂解產(chǎn)物的二次反應要小，能快速導人樣品和快速將裂解產(chǎn)物導出高溫區(qū)；使裂解產(chǎn)物的剖面清晰，譜圖易于解析；裂解溫度的調(diào)節(jié)和精確控制容易實現(xiàn)，使用方便且易清凈；死體積要小于減小裂解產(chǎn)物色譜峰的加寬。

熱裂解器的選擇有三個主要參考指標：

1、裂解溫度

裂解溫度過低或者過高都難以形成反映高聚物結(jié)構的裂解產(chǎn)物特征譜。這固然要通過實驗（***般以500℃開始）去摸索，使樣品達到瞬間的完全裂解。當然***般推薦的溫度為400-900℃，其中500-600℃是對大多數(shù)高分子化合物都比較適宜的溫度。

2、樣品量

高分子材料本身是熱的不良導體，因此如何使樣品瞬間受到均勻的加熱溫度并能發(fā)生裂解這是實驗中應當注意的問題。過多的量不僅導致***部分樣品不能在預定的熱解溫度下分解，而且因為是非瞬間的氣化而留有較多的殘渣于裂解室內(nèi)，影響下***個樣品的分析。通常將樣品溶解在溶劑中，然后加到樣品導入裝置中以形成薄膜，這是為理想。如果高聚物是不溶解的，則需研磨成極細的粉末并均勻鋪放。

3、裂解室的清凈

附在裂解器壁上的碳化物或者影響熱的傳導或者起催化裂解作用。對于直立式結(jié)構的裂解器，還要當心裂解后的殘留物跌落在氣相色譜進樣口的可能。

總的來說，熱裂解器具有較廉價，長壽命的特點，裂解色譜也是***種有效的分析技術，它能將不揮發(fā)的分子加熱分解成適合色譜分析的碎片。從而產(chǎn)生***種不揮發(fā)樣品的可重現(xiàn)特征指紋。這種技術可以應用在許多不同的領域，例如：不同的細菌，涂料，橡膠，高聚物的熱特征和纖維的交織狀況等。
