如需上海衡意公司的(進口氣動套筒調節閥)技術參數資料，請來電索取 德***洛克進口氣動套筒調節閥,
、進口氣動套筒調節閥描述：

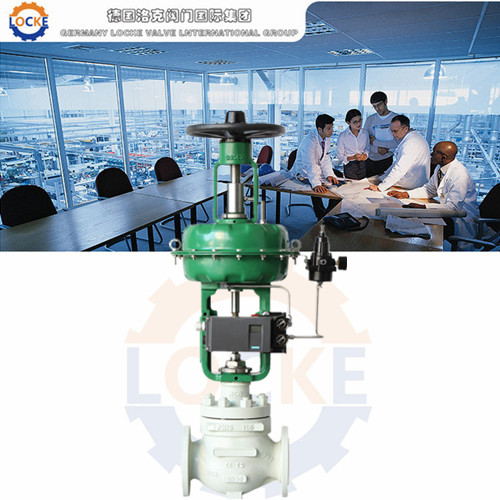

德***《LOCKE》洛克--進口氣動套筒調節閥是 種壓力平衡式調節閥。配用LOCKE多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大，流量特性精確，維護方便。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的場合。
| 產品名稱 |
進口氣動套筒調節閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN20～DN200 |
| 連接方式 |
法蘭、焊接、螺紋 |
公稱壓力 |
1.6～10.0Mpa ≤1500PSI |
| 結構形式 |
直通式 |
適用溫度 |
-196℃～566℃ |
| 閥體材質 |
鑄鋼、不銹鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氣體、液體及蒸汽等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口氣動套筒調節閥技術參數及性能：
閥體型式： 直通鑄造球型閥
公稱通徑： DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力： PN 1.6、2.5、4.0、6.4、10.0Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K、40K
連接方式： 法蘭：FF、RF、RTJ、等
螺紋：（適用于 1”以下）
焊接：SW、BW
法 蘭 距： 符合IEC 534
閥蓋形式： 標準型、加長型（散熱、低溫、波紋管密封）
填 料： V型聚四氟乙烯、柔性石墨填料等
密 封 墊： 金屬夾石墨密封墊、聚四氟乙烯墊
執行機構： LOCKE多彈簧執行機構 、LOCKE單彈簧執行機構 閥內部件：
閥芯型式： 窗口式套筒
流量特性： 等百分比、線性 、快開
內件材質： 標準材質組合及使用溫度、壓力范圍請參閱附錄
閥體 型式 直通 閥蓋 型式 標準、加長型
材質 WCB、WC9、304、316等 材質 WCB、WC9、304、316等
閥芯 特性 直線、等百分比、快開 填料 “V”型PTFE、柔性石墨、波紋管
材質 304、304+STL/PTFE、316、316+STL/PTFE
執行器
定位器 電氣閥門定位器、智能型數字定位器
附件 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
型 式：直通單座套筒式鑄造球型閥
公稱通徑：25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準： ANSI B16.5-1981、
焊接連接：嵌接焊SW
材 料：鑄鋼（OKE230-450）、鑄不銹鋼（OKE1Cr18Ni9Ti、OKE1Cr18Ni12Mo2Ti、OKE00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃+230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L）
套筒形式：分離式套筒
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
氣動執行器參數：
型 式：多彈簧薄膜執行機構、單彈簧薄膜執行機構、
單作用氣缸動活塞執行機構、雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa、140～280kPa、400～500kPa、300～500kPa
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附 件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能：
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV
回 差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%
基本誤差：帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
三、進口氣動套筒調節閥結構特點：
(1)采用平衡式閥芯結構，軸向平衡力小，允許壓差，穩定性好。
(2)套筒互換性強，拆裝方便，容易維修。
(3)全金屬閥芯結構適用多種工作場合，達到IV 泄漏標準，LXMP型軟密封結構閥芯達到VI 泄漏標準，LXMQ型軟密封結構閥芯達到VI 泄漏標準。
(4)閥體按流體力學原理設計成等截面低流組流道，可調范圍大，固有可調比為50，額定流量系數增大30%。
(5)執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
(6)LXPV型波紋管密封型調節閥，對移動的閥桿形成了完全密封，堵 流體外漏。
(7)LXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
