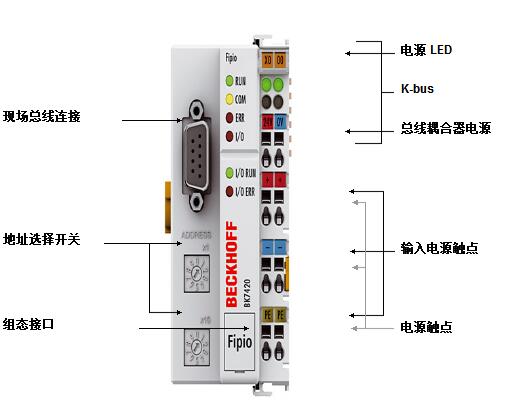

BK7420 | Fipio “經濟增強型” 總線耦合器

BK7420 總線耦合器用于連接 Fipio 總線系統和模塊化、可擴展的電子端子排。 個節點由 個總線耦合器、1- 64 個任意數量的端子模塊（通過 K-bus 擴展可達 255 個端子模塊）組成。總線耦合器自動識別所連接的端子模塊，并激活相關的傳輸協議。.

TFipio 現場總線符合 WorldFIP 標準；通過 Schneider Alliances合作伙伴程序?qū)ν忾_放。對于電氣連接，每個網段 般可連接 32 個通訊設備；若使用中繼器，則 多可連接 4 個網段。其地址通過兩個十六進制地址選擇開關來設置。該總線耦合器的 大通訊波特率為1 Mbaud。總線耦合器能夠自動檢測波特率。現場總線通過 個 9 針 D-sub 接口來連接。

對模擬量 I/O、位置測量等復雜信號的處理

總線耦合器 BK7420 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有什么區別。控制器過程映像區內的信息以字節陣列的格式顯示。

模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數。總線端子模塊可以用故障安全型方式***存儲這些設置。

上電時，控制器自動完成所需設置。
