帶指揮器自力式壓力調節閥屬于自力式閥門系列，利用介質自身的壓力來控制閥門開關，采用 導閥結構設計，以閥后壓力為動力源，引入閥后壓力到指揮器膜片上以控制指揮器閥芯位置，改變流經指揮器閥芯的介質壓力和流量，使閥門后端壓力保持精確恒定。
產品詳情
德***萊克LIK品牌-進口帶指揮器自力式壓力調節閥屬于自力式閥門系列，利用介質自身的壓力來控制閥門開關，采用 導閥結構設計，以閥后壓力為動力源，引入閥后壓力到指揮器膜片上以控制指揮器閥芯位置，改變流經指揮器閥芯的介質壓力和流量，使閥門后端壓力保持精確恒定。
該閥壓力設定在指揮器上的彈簧上實現，擰緊壓縮彈簧閥后壓力變大，反之則變小，操作簡單因而存在方便、便捷、比 般的直接取壓自力式壓力調節閥精度要高； 般用于儲罐氮封系統；調節和穩定儲罐的氮?dú)鈮毫Γ刂凭?其靈敏，控制精度閥后能達到0.0001MPa （100pa)運行過程中壓力可以連續調節,特別適合是控制微壓場合的工況
進口帶指揮器自力式壓力調節閥原理
該閥采用 導式結構，有兩個薄膜執行機構（指揮器和主閥各 個）閥后壓力 不直接控制主閥芯，而是指揮器執行機構控制閥門主閥的開和關，原理如下：
閥前壓力經過法蘭通過5進入到減壓閥4（主要起保持閥前壓力穩定）在經過3進入指揮器閥芯10（指揮器閥芯是采用氣關方式，閥后壓力不在設定值時是開的狀態）閥前介質通過指揮器閥芯10到達節流閥9，（主要起分流和平衡作用）進入主閥薄膜執行機構，（主閥薄膜執行機構采用氣開設計）打開主閥芯7，閥后壓力通過接管11同指揮器薄膜執行機構相連接，檢測機構2接受到閥后壓力和流量，帶動指揮器執行機構向下關閉指揮器閥芯，閥后壓力設定通過指揮器1內的調節彈簧恒定設定壓力。
帶指揮器自力式壓力調節閥投用后 般不需要大的維護，平常只要觀察 下閥后壓力表是否在設定值就可以 。
主要零件
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼 填料：丁腈、乙炳、氟、耐油橡膠
1、 閥前控制原理（見圖 ）

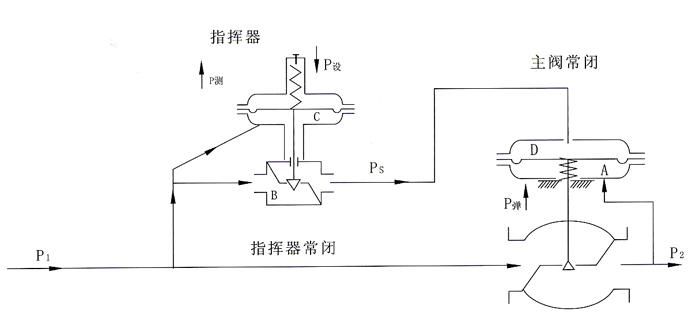

微壓指揮器型自力式閥前調節閥的工作原理：（閥前調壓閥為常閉型）
介質由箭頭方向流入指揮器和調壓閥。閥前壓力P1 路流入指揮器B室，做為能源使用，另 路進入指揮器C室做檢測信號。閥前壓力P1作用在C室的力與設定彈簧的原作用力相平衡時的閥芯位置決定了調壓閥主控信號Ps大小，從而實現壓力泄放。
若P1壓力增加，達到泄放壓力（即設定值）時，指揮器C室作用力增加，指揮器閥芯開啟，Ps增加，使進入調壓閥D室主控信號增加，但Ps≥P彈+P2時，調壓閥開啟，閥前壓力P1向調壓閥閥后泄壓。待P1降低至泄放壓力以下，指揮器閥芯重新關閥，調壓閥停止泄壓，導致調壓閥關閉。
該產品的泄放壓力通過指揮器調節螺釘設定。
工作原理
1、 閥前控制原理（見圖 ）

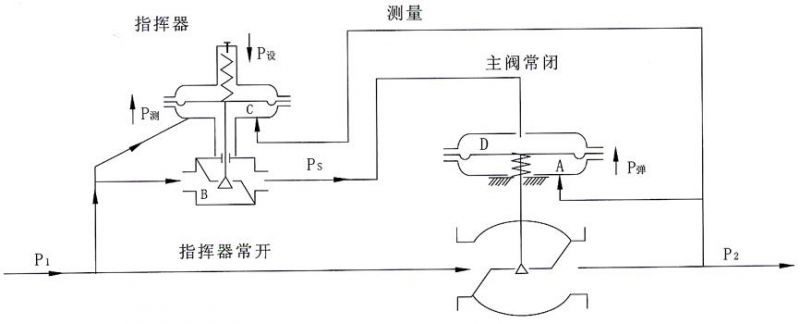

微壓指揮器型自力式閥后調節閥的工作原理：（閥后調壓閥為常閉型）
介質由箭頭方向流入調壓閥經節流后流出。同時P1也進入指揮器B室做能源使用。閥后壓力直接進入調壓閥下膜室A。同時進入指揮器測量市C室。
壓力P2增加時， 作用在調壓閥A室，使調壓閥閥芯上移，調壓閥關閉，閥后壓力減小（初調）。同時，進入指揮器測量室C室壓力也增加，使指揮器關閉，作為能源使用的壓力P1經指揮器閥芯節流阻力增加，Ps減小，此壓力進入調壓閥D室，壓力相應減小，調壓閥進 步關小，閥后壓力繼續減小（精調）。故在指揮器型調壓閥二次調壓過程后，調壓精度較通常的調壓閥高。
在閥后壓力P2降低時，作用方向相反，通過調壓閥初調及指揮器操縱調壓閥開度后，使P2增加。
設定壓力由指揮器調節螺桿調節指揮器壓縮彈簧的彈力達到。該產品調壓閥為常閉型。運行時，只要有壓力P1，即可通過常開型指揮器開啟調壓閥。
進口 自力式壓力調節閥與控制閥的區別：
該兩類產品的區別，主要在于控制閥即需要外界能源（如電源或氣源）做驅動能，又需要接受外來控制儀表信息才能改變閥內截流件相對位置，從而實現改變流體壓力。

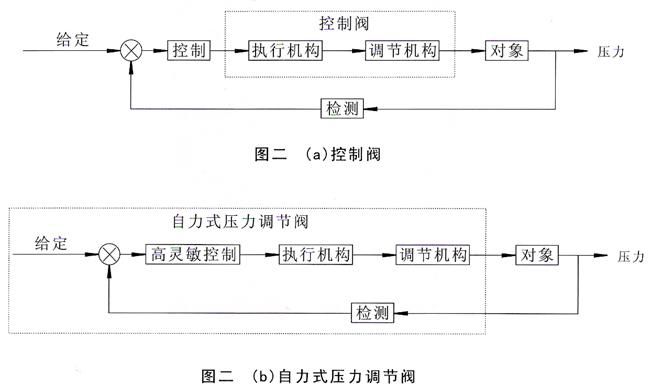

自力式壓力調節閥則既不需外來能源，又不需要接受外來控制儀表信號，僅靠被調介質的壓力信號，便可實現壓力調節。兩者區別可見圖二。
